Comment éviter la réflexion arrière dans une lentille laser optique ?

Comprendre le problème : pourquoi la réflexion en arrière est dangereuse

La rétrouéflexion, également connue sous le nom de rétroréflexion, se produit lorsqu'une partie du faisceau laser haute puissance est réfléchie directement le long de son trajet incident par des surfaces optiques, y compris les lentilles elles-mêmes ou la pièce à usiner. Ce n’est pas une nuisance mineure ; il s'agit d'un mode de défaillance critique dans les systèmes laser. Des réflexions arrière incontrôlées peuvent reculer sur le trajet de votre faisceau, atteignant potentiellement et endommageant de manière irréversible des composants sensibles tels que la source laser elle-même, les isolateurs ou les modulateurs. Cela entraîne des temps d'arrêt coûteux, des réparations et des conditions de fonctionnement dangereuses. Le principal défi réside dans le fait que chaque interface air-verre, même dotée de revêtements antireflet, reflète un faible pourcentage de lumière. Avec les lasers haute puissance, ce faible pourcentage peut représenter une puissance optique importante se déplaçant dans la mauvaise direction.

Défense primaire : utilisation stratégique des revêtements antireflet

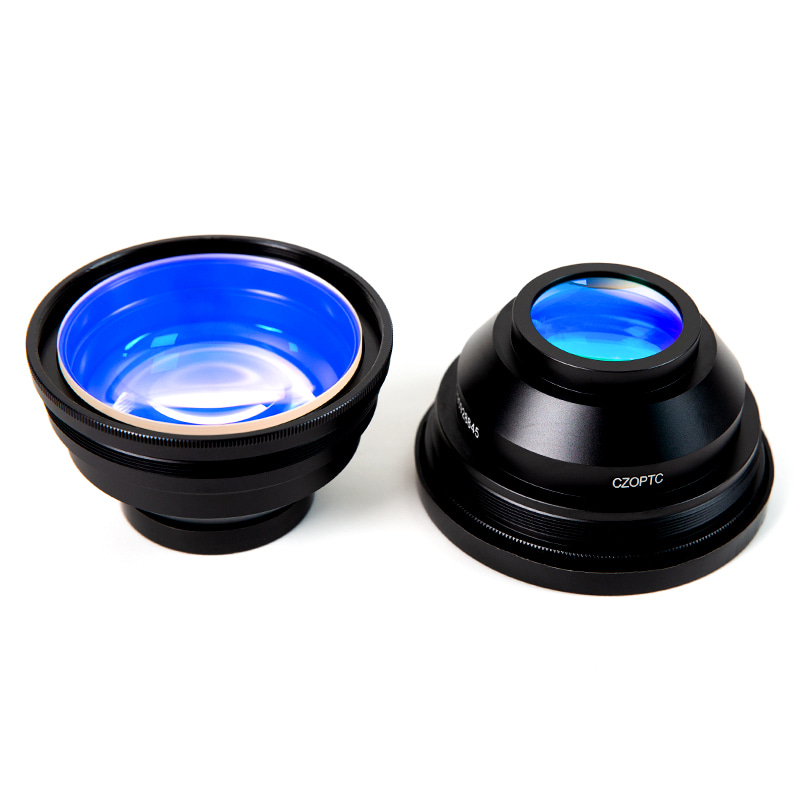

La première et la plus fondamentale ligne de défense est l'application de revêtements antireflet (AR) de haute qualité sur votre Lentille laser optique . Ces revêtements ne sont pas génériques ; il s'agit d'empilements de couches minces conçus avec précision pour des paramètres spécifiques. Un revêtement monocouche standard réduit la réflexion, mais pour les applications laser, vous avez besoin d'un Revêtement en V or Revêtement AR à large bande adapté à la longueur d'onde exacte de votre laser et à votre angle d'incidence. Un revêtement en V offre une réflectivité extrêmement faible (souvent inférieure à 0,25 %) à une longueur d'onde spécifique, tandis que les revêtements à large bande couvrent une plage. La clé est de spécifier le revêtement pour qu'il corresponde aux paramètres opérationnels de votre laser lors de l'approvisionnement.

Choisir le bon revêtement AR

• Longueur d'onde laser : Spécifiez la longueur d'onde primaire exacte (par exemple, 1064 nm, 10,6 µm, 532 nm). N'utilisez pas d'objectif traité pour 1064 nm avec un laser 1030 nm.
• Densité de puissance : Assurez-vous que le seuil de dommages du revêtement (mesuré en J/cm² ou W/cm²) dépasse la puissance maximale et moyenne de votre laser à la surface de la lentille.
• Angle d'incidence : Indiquez l'angle souhaité. Un revêtement optimisé pour 0° (incidence normale) fonctionnera mal à 45°.
• Polarisation : Pour les lasers hautement polarisés, envisagez des revêtements optimisés pour la polarisation S ou P afin de minimiser la réflexion pour cet état spécifique.

Conception mécanique et optique pour le contrôle de la réflexion

Au-delà des revêtements, la disposition physique de votre système optique est primordiale. L’objectif est de garantir que toutes les réflexions résiduelles sont dirigées loin des composants sensibles et vers un chemin sûr et absorbant. Cela implique un examen attentif de l’orientation de l’objectif et de la disposition du système.

Cale d'objectif et orientation

N'utilisez jamais une fenêtre à plaques parfaitement parallèles comme monture d'objectif ou comme protecteur dans le trajet du faisceau. Utilisez toujours des objectifs dotés d'un coin mécanique intégré (souvent quelques degrés) ou montez intentionnellement des objectifs plan-convexes avec la surface incurvée tournée vers le côté haute puissance. Cette pratique essentielle garantit que les faisceaux réfléchis sont orientés à l’opposé de l’axe optique, les empêchant ainsi de retracer le chemin jusqu’à la source.

Dumps de faisceau et déflecteurs

Gérez activement le chemin de la lumière parasite et réfléchie. Utiliser décharges de faisceaux (dispositifs hautement absorbants, souvent refroidis à l'eau) pour capturer et dissiper en toute sécurité l'énergie des faisceaux dirigés hors axe. Installer déflecteurs optiques (structures en forme de tube avec surfaces noircies antireflet) à l'intérieur de votre système pour piéger la lumière dispersée et l'empêcher de rebondir autour du boîtier.

Intégration d'isolateurs optiques pour les systèmes critiques

Pour les systèmes à gain élevé ou à sensibilité extrême, tels que les lasers à fibre, les amplificateurs ou les systèmes utilisant une communication en espace libre, les mesures passives peuvent s'avérer insuffisantes. Un isolateur optique est un composant actif placé directement après la source laser. Il agit comme une valve unidirectionnelle pour la lumière, permettant au faisceau avant de passer avec une perte minimale tout en bloquant et en atténuant toute lumière voyageant vers l'arrière. Les isolateurs sont essentiels lorsque la réflexion arrière peut provoquer une instabilité, un saut de mode ou des dommages catastrophiques à la diode laser ou à l'oscillateur.

Meilleures pratiques d’exploitation et de maintenance

La prévention concerne également la façon dont vous utilisez et entretenez le système. Des protocoles cohérents réduisent considérablement les risques.

• Pré-alignement à faible puissance : Effectuez toujours l’alignement initial du trajet du faisceau et le positionnement de la lentille à l’aide d’un laser guide visible de très faible puissance ou d’un faisceau principal fortement atténué. Cela évite les réflexions accidentelles de haute puissance lors de la configuration.
• La propreté est essentielle : Les contaminants tels que la poussière, les empreintes digitales ou les résidus de fumée sur la surface de la lentille laser optique peuvent devenir des sites d'absorption, provoquant un échauffement localisé, des dommages au revêtement et une diffusion et une réflexion accrues et imprévisibles.
• Inspection régulière : Mettez en œuvre un calendrier pour inspecter visuellement les lentilles (dans des conditions sûres et sans laser) à la recherche de signes de brûlure du revêtement, de piqûres ou de contamination. Utilisez des lampes d’inspection inclinées pour révéler les défauts de surface.
• Considérations sur la pièce à usiner : Sachez que les matériaux hautement réfléchissants (cuivre, or, aluminium poli) ou les angles d'incidence prononcés sur la pièce peuvent provoquer de fortes réflexions spéculaires dans le train optique. Les paramètres du processus et l’angle du faisceau peuvent nécessiter un ajustement.

Résumé des stratégies d'atténuation par composante

Le tableau suivant fournit un guide de référence rapide pour appliquer ces principes aux différentes parties d'un système laser typique.

Pour prévenir efficacement la réflexion arrière, il ne s’agit pas d’une solution unique mais d’une défense à plusieurs niveaux. Cela nécessite une intégration réfléchie de lentilles laser optiques correctement spécifiées, une conception mécanique intelligente et des habitudes opérationnelles disciplinées. En mettant en œuvre ces mesures spécifiques et pratiques, vous construisez un système laser robuste et fiable qui protège votre précieux investissement et garantit des performances constantes et sûres.
